Калорифер КППС-864×864

Приточный паровой калорифер КППС-864x864 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 7000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-864x864 и параметров эксплуатации.

Калорифер КППС-864×864 У3. ТУ 4863-006-55613706-25

Калорифер КППС 864x864_2

Характеристики: 7000 м³/ч;

92 кВт

26 463 руб. с НДС

В заявку

Калорифер КППС 864x864_3

Характеристики: 7000 м³/ч;

122 кВт

36 714 руб. с НДС

В заявку

Калорифер КППС 864x864_4

Характеристики: 7000 м³/ч;

142 кВт

46 426 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 864x864

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 864x864 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-905x905 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-822x822

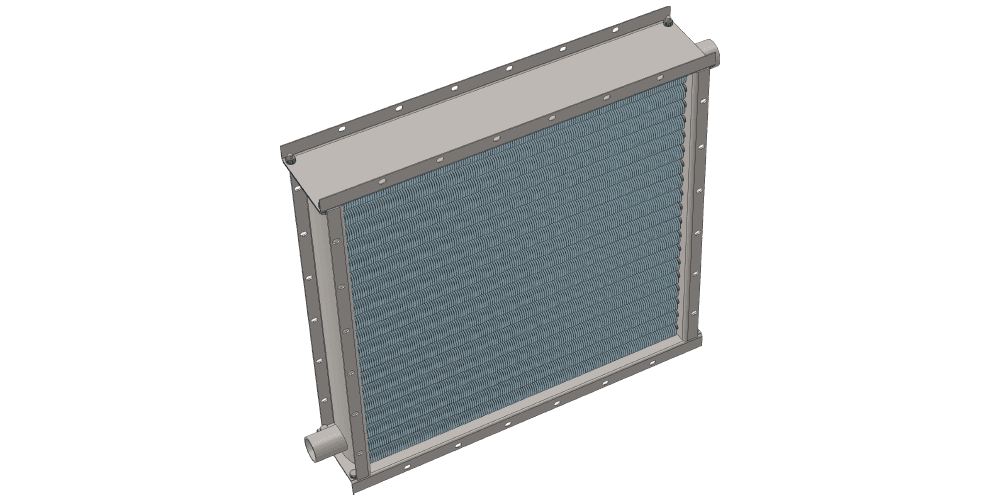

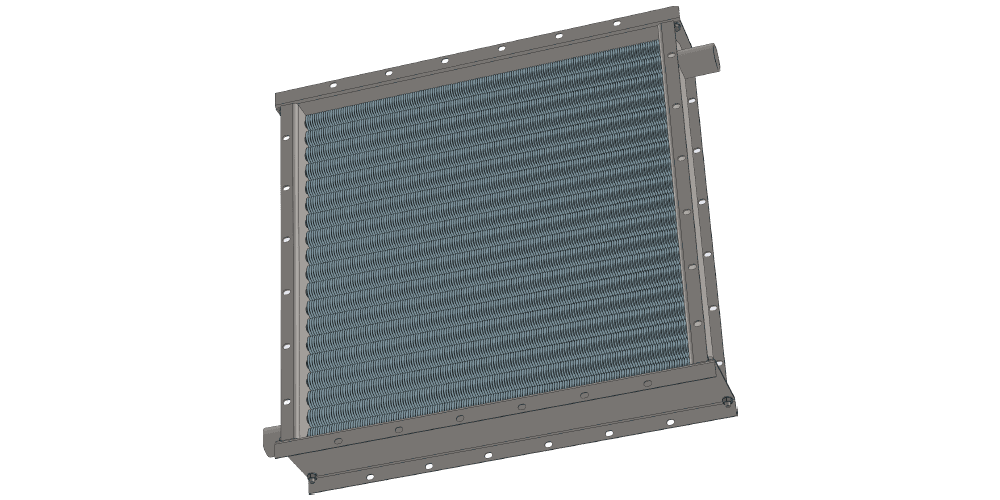

3D-модели калорифера КППС 864x864 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 864x864 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 92, 122 и 142 кВт специально разработаны для приточных систем с производительностью по воздуху 7000 м³/час. Внешний габаритный размер по фланцам составляет 864x864 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 900х900 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 864x864

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
7000	792	840	864	929	694	50	16.0	24.3	32.1	60	77	92

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
