Калорифер КППС-739×739

Приточный паровой калорифер КППС-739x739 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 4500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-739x739 и параметров эксплуатации.

Калорифер КППС-739×739 У3. ТУ 4863-006-55613706-25

Калорифер КППС 739x739_2

Характеристики: 4500 м³/ч;

63 кВт

20 219 руб. с НДС

В заявку

Калорифер КППС 739x739_3

Характеристики: 4500 м³/ч;

82 кВт

27 786 руб. с НДС

В заявку

Калорифер КППС 739x739_4

Характеристики: 4500 м³/ч;

95 кВт

34 881 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 739x739

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 739x739 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-780x780 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-697x697

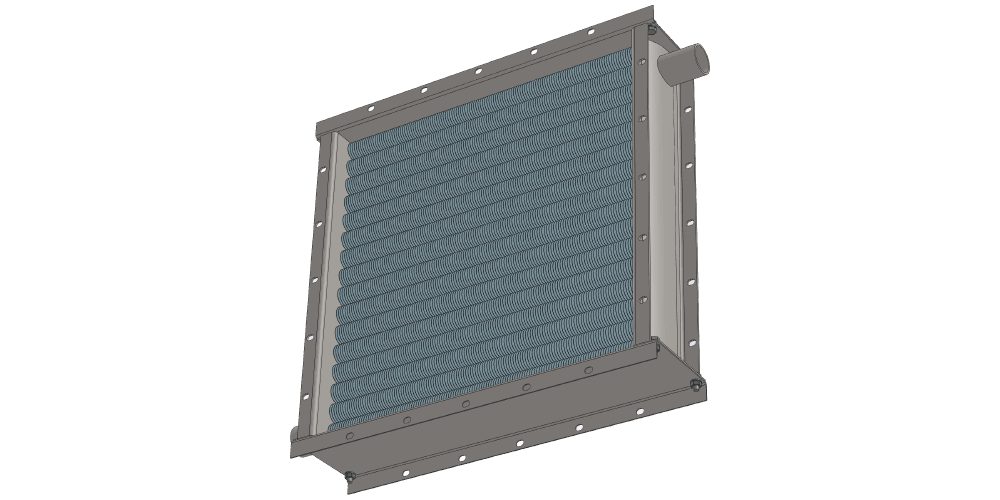

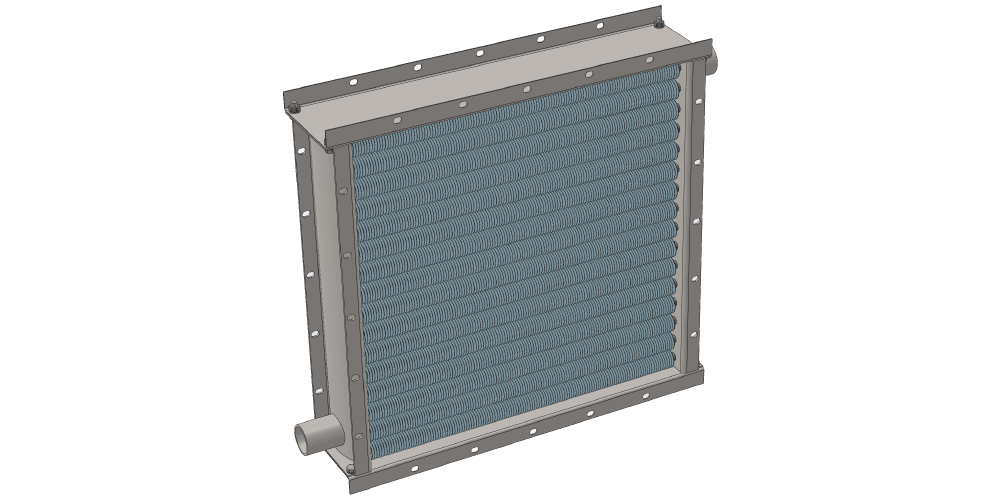

3D-модели калорифера КППС 739x739 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 739x739 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 63, 82 и 95 кВт специально разработаны для приточных систем с производительностью по воздуху 4500 м³/час. Внешний габаритный размер по фланцам составляет 739x739 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 750х750 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 739x739

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
4500	667	715	739	804	569	50	11.3	17.2	22.7	46	57	68

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
