Калорифер КП 410 (воздухонагреватель ВНП-410 хл) – паровой оребренный теплообменник с увеличенным диаметром теплоотдающих элементов,
предназначенный для нагрева воздуха в составе вентиляционно-отопительных установок, встроенных в систему каналов. В сушильных
установках различного назначения калориферы служат для передачи тепла от теплоносителя, в качестве которого выступает насыщенный
водяной пар, сушильному агенту. Воздухоподогреватели КП (ВНП113...22) 410 эксплуатируются как в индивидуальном порядке, так и в
составе сборных калориферных блоков, с последовательной или параллельной компоновкой отдельных секций относительно воздушного
потока. Производство калориферов КП 410 осуществляется согласно требованиям технической документации ТУ 4863-002-55613706-02 с
обязательной проверкой каждого теплообменника на прочность и герметичность. Категория размещения 3 в условиях умеренного и холодного
климата в соответствии с ГОСТ 15150.
Конструкция и технические характеристики калорифера КП 410
Конструктивно калорифер КП 410 представляет собой нагревательный модуль прямоугольного сечения. К основным элементам парового
теплообменника относятся: вертикально расположенные металлические (прямошовные по ГОСТ 10704-91 или бесшовные по ГОСТ 8734-75) оребренные
алюминием трубки диаметром 22 мм, трубные решетки и коллектора - образующие рабочую гидравлическую систему данного воздухонагревателя. Для
подвода пара и отвода конденсата в коллекторные крышки ввариваются патрубки, для монтирования в вентиляционные каналы - съемные боковые
щитки с присоединительными отверстиями. Увеличенная, относительно калориферов других моделей, площадь сечения для прохода теплоносителя
сокращает вероятность полного перекрытия внутренней полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих
эксплуатационных характеристик воздухонагревателя.
Основные технические характеристики парового воздухонагревателя КП 410-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
6300
176
28.7
92
Объем (емкость) воздухонагревателя ВНП 410 - 0.0191 м³. Габариты по внешнему контуру - 1227 х 575 х 220 мм.
Количество теплонесущих трубок – 42 шт.
Габаритные и присоединительные размеры калорифера КП 410
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 410), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
1155
1203
1227
1275
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-410.22ХЛ3)
Технические данные калорифера КП 410 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
4
1.155
0.581
28.7
0.00523
0.00101
0.01191

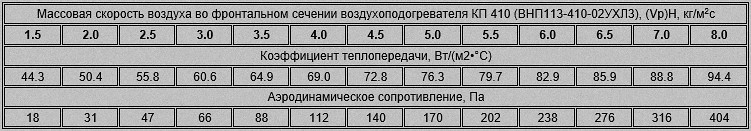

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 410
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-410 (калорифера ВНП-410 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 410. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 6300 до 12000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
50
45
40
35
41
36
30
24
34
28
22
16
Массовая скорость воздуха, кг/м²•с
3,69
3,79
3,89
4,00
5,35
5,50
5,66
5,84
7,23
7,44
7,67
7,91
Аэродинамическое сопротивление, Па
97
102
107
112
193
202
214
226
335
354
374
396
Коэффициент теплопередачи, Вт/(м²•°C)
66,5
67,3
68,1
69,0
78,7
79,7
80,7
81,8
90,1
91,3
92,6
93,9
Расход пара калорифером КП 410, кг/час
242
267
293
320
308
338
372
406
371
409
447
487
Тепловая производительность (мощность), кВт
152
168
184
200
193
212
233
255
233
256
280
306
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
63
58
53
48
52
47
41
35
44
38
32
25
Массовая скорость воздуха, кг/м²•с
3,61
3,70
3,80
3,91
5,25
5,39
5,55
5,72
7,10
7,31
7,52
7,77
Аэродинамическое сопротивление, Па
93
97
102
108
186
195
206
217
325
342
361
383
Коэффициент теплопередачи, Вт/(м²•°C)
65,8
66,6
67,4
68,3
78,0
79,0
80,0
81,1
89,4
90,6
91,8
93,1
Расход пара воздухонагревателем, кг/час
286
312
339
366
366
397
432
467
441
480
520
564
Тепловая мощность калорифера КП 410, кВт
175
191
207
224
224
243
264
286
269
293
318
345
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
77
72
67
62
65
59
54
48
56
49
43
37
Массовая скорость воздуха, кг/м²•с
3,52
3,61
3,71
3,81
5,14
5,28
5,42
5,58
6,96
7,17
7,37
7,60
Аэродинамическое сопротивление, Па
89
93
98
103
178
188
197
208
312
330
348
367
Коэффициент теплопередачи, Вт/(м²•°C)
65,1
65,9
66,7
67,5
77,2
78,2
79,1
80,2
88,6
89,8
90,9
92,2
Расход пара калорифером КП 410, кг/час
341
368
395
424
434
469
502
539
522
566
608
651
Тепловая производительность (мощность), кВт
202
218
234
251
257
278
298
320
309
335
360
386
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
87
82
77
72
100
95
90
85
98
93
87
81
Массовая скорость воздуха, кг/м²•с
3,47
3,55
3,65
3,74
4,49
4,59
4,70
4,81
5,92
6,05
6,20
6,36
Аэродинамическое сопротивление, Па
86
90
95
99
139
145
151
158
232
242
253
264
Коэффициент теплопередачи, Вт/(м²•°C)
64,7
65,4
66,1
66,9
72,7
73,4
74,2
75,0
82,3
83,2
84,1
85,0
Расход пара воздухонагревателем, кг/час
376
403
432
461
321
351
381
412
353
387
423
461
Тепловая мощность калорифера КП 410, кВт
218
234
250
267
186
203
221
239
205
224
245
267
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
94
89
84
79
107
102
96
91
104
99
93
87
Массовая скорость воздуха, кг/м²•с
3,43
3,51
3,60
3,70
4,45
4,55
4,66
4,77
5,87
6,00
6,14
6,30
Аэродинамическое сопротивление, Па
84
88
93
97
137
142
149
155
228
238
248
260
Коэффициент теплопередачи, Вт/(м²•°C)
64,3
65,1
65,8
66,6
72,4
73,1
73,9
74,7
82,0
82,8
83,7
84,7
Расход пара калорифером КП 410, кг/час
405
434
463
492
354
384
417
449
393
427
464
503
Тепловая производительность (мощность), кВт
231
247
263
280
201
218
237
255
223
243
264
286
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
6300
9000
12000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
100
95
90
85
112
107
102
96
109
104
98
92
Массовая скорость воздуха, кг/м²•с
3,40
3,48
3,57
3,66
4,41
4,51
4,61
4,73
5,83
5,95
6,10
6,25
Аэродинамическое сопротивление, Па
83
87
91
95
135
140
146
153
225
234
245
256
Коэффициент теплопередачи, Вт/(м²•°C)
64,1
64,8
65,5
66,3
72,1
72,8
73,6
74,4
81,8
82,6
83,5
84,4
Расход пара воздухонагревателем, кг/час
430
459
488
518
383
414
445
480
426
460
499
539
Тепловая мощность калорифера КП 410, кВт
241
257
273
290
214
232
249
269
238
258
279
301
Паровой калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 310
