Калориферы водяные КФБ-А производства ООО Т.С.Т. – водовоздушные биметаллические многоходовые теплообменники, предназначенные для подогрева воздуха в холодный и переходный периоды года. В качестве теплоносителя выступает горячая или перегретая вода с температурой до 180°С и давлением до 1.2 МПа. Разработанные нашим предприятием и запущенные в производство в 2002 году, калориферы водяные КФБ-А получили широкое распространение и хорошо зарекомендовали себя на многочисленных предприятиях горнодобывающей отрасли, в крайне тяжелых условиях эксплуатации.

Производство водяных калориферов КФБКалорифер для шахт и рудников

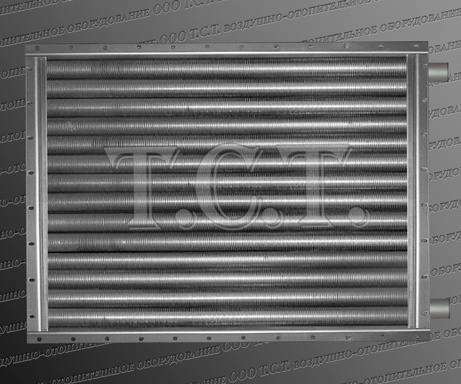

Конструкция калориферов КФБ-А М

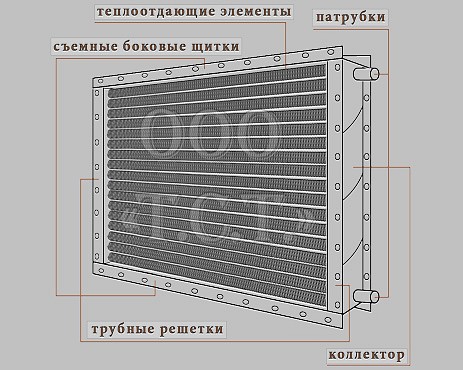

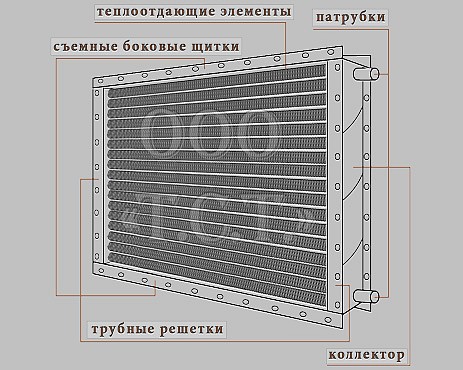

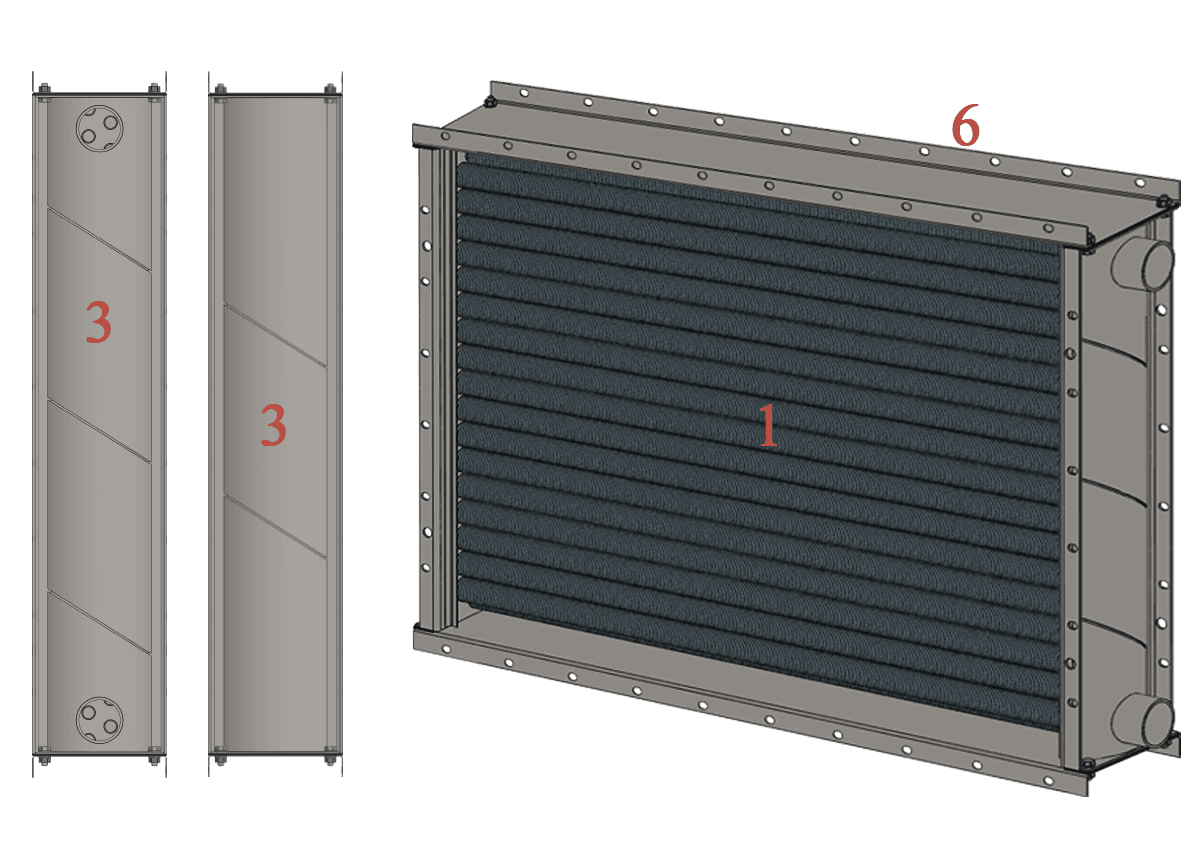

Конструктивно калорифер КФБ-А водяной представляет собой металлический модульный блок прямоугольного сечения, оснащенный несколькими рядами теплообменных элементов (1), расположенных для интенсификации теплопередачи в шахматном порядке. Монолитность каркаса обеспечивается двумя трубными решетками (2), изготовленными из листовой стали толщиной 4 мм, и коллекторами (3) с разделительными перегородками. Данное разделение позволяет повысить скорость движения воды и, соответственно теплоотдачу воздухонагревателя, без увеличения объема теплоносителя.

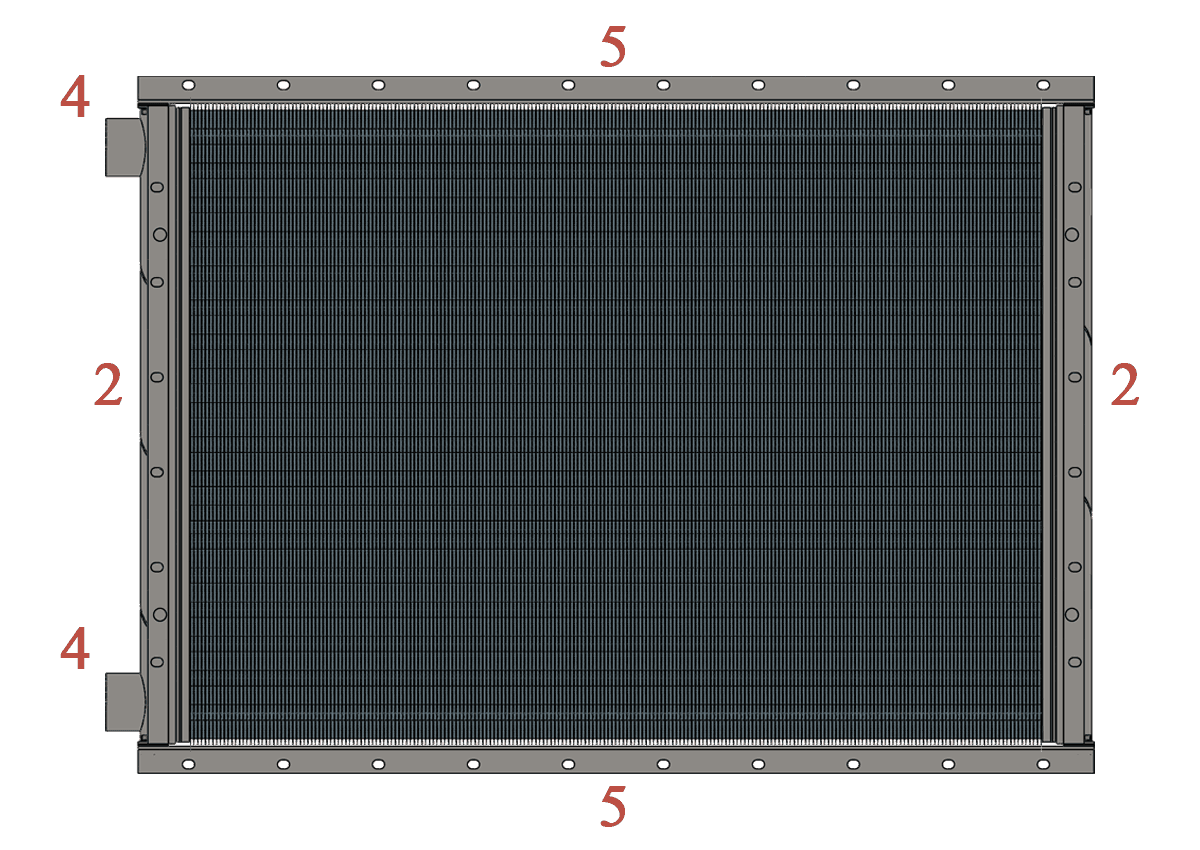

Жесткость и прочностность конструкции гарантируется сварным соединением, связывающим воедино все элементы гидравлического тракта многоходового воздухонагревателя КФБ-А. Для подачи и отвода теплоносителя предназначены патрубки (4). Съемные боковые щитки (5) крепятся к торцам трубных решеток болтами. Простой демонтаж щитков позволяет образовать весьма значительную сплошную поверхность нагрева из нескольких нагревательных модулей, связанных между собой тем же болтовым соединением. Для соединения водяного калорифера КФБ-А со смежным оборудованием вентиляционно-отопительной системы по периметру решеток и щитков пробиваются монтажные отверстия (6).

Водовоздушные биметаллические калориферы КФБ-А эксплуатируются с горизонтальным расположением теплообменных элементов, которые могут быть изготовлены в двух вариантах: на базе стальных электросварных прямошовных по ГОСТ 10704 или цельнотянутых бесшовных по ГОСТ 8734 несущих трубок диаметром 22х1.5 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 41 мм. Изготовление калориферов КФБ-А М осуществляется согласно ТУ 4863-002-55613706-02 с проведением обязательных приемо-сдаточных испытаний и проверкой каждого водяного воздухонагревателя на герметичность и прочность.

Назначение калориферов КФБ-А М

Разработанные специально для эксплуатации в районах с тяжелыми климатическими условиями, водяные калориферы КФБ-А могут устанавливаться как отдельно, так и компоноваться в секции. Группы калориферных секций насчитывают до 200 теплообменников, образующих единую конструкцию. Такие крупные воздухонагревательные установки являются важным элементом в системе подогрева воздуха для проветривания горных выработок шахт и рудников.

Калорифер для проветривания горных выработокШахтовые калориферы

Компоновка КФБ-А М в калориферные установки

При подборе моделей и типоразмеров водяных воздухонагревателей для компоновки их в калориферные секции или установки приоритет отдается именно калориферам серии КФБ-А по ряду причин. Перечислим некоторые из них. Оптимальные габаритные размеры всех калориферов этой линейки, с плавным повышением производительности по воздуху и теплу, позволяют осуществить более точный подбор под конкретную задачу. Широкий выбор теплообменников средних размеров с объемом нагреваемого воздуха от 8000 до 12000 м3/час делает возможным, с одной стороны, обеспечить достаточно существенную производительность на единицу нагревателя, с другой – не закладывать в установку калориферы крупных габаритов ввиду вероятности температурных деформаций. Увеличенный по сравнению с другими моделями водяных калориферов диаметр теплопередающих трубок снижает возможность зарастания и полного перекрытия их внутренних полостей твердыми отложениями и накипью при загрязненном теплоносителе, что в условиях эксплуатации калорифера при низких отрицательных температурах предотвратит возможное замораживание и разрушение целостности теплообменника. Следует отметить и высокую коррозионную и тепловую стойкость применяемого поверхностного спирально-накатного алюминиевого оребрения, которое обеспечивает плотный и монолитный контакт с металлической несущей трубой, увеличивает значения теплопередачи и срок эксплуатации водяного воздухонагревателя.

Технические характеристики калориферов КФБ-А М

Калориферы водяные серии КФБ-А изготавливаются в двух вариантах: КФБ А 3 – трехрядная модель и КФБ А 4 – четырехрядный теплообменник. Увеличение количества рядов предполагает собой нагрев входящего воздуха на большую разницу температур.

Водяные воздухонагреватели любой рядности состоят из тринадцати типоразмеров, каждому из которых присваивается свой порядковый номер. Калориферы одного номера КФБ-А3 и КФБ-А4 имеют одинаковые длину и высоту, а также производительность по воздуху, но разную тепловую мощность. Диапазон производительности по воздуху и теплу в зависимости от модели и номера водяного калорифера серии КФБ-А варьируется от 2000 до 18000 м3/час, от 42 до 502 кВт.

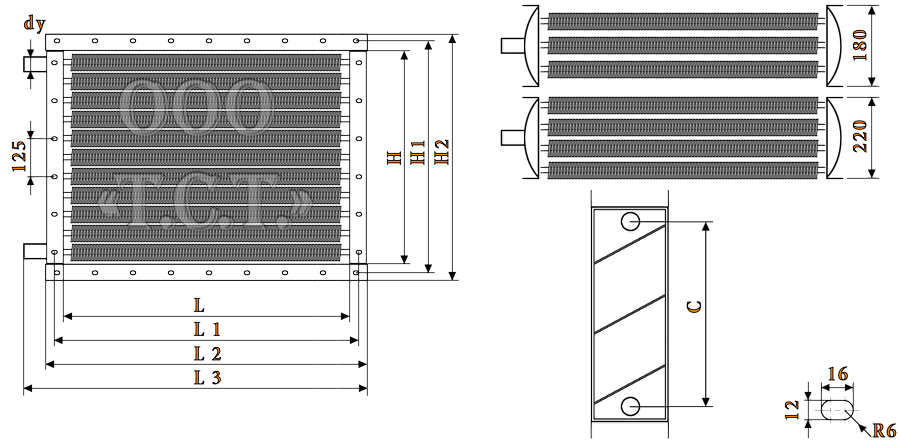

Габаритные размеры калориферов КФБ-А М

Технические характеристики водяных калориферов КФБ

Структура условного обозначения водяных калориферов КФБ-А производства ООО «Т.С.Т.». Калорифер КФБ-12 А3 УХЛ3 М (ТУ 4863-002-55613706-02): КФБ – калорифер фронтальный большой; А - алюминиевое спирально-накатное оребрение нагревательных трубок; 3 - количество рядов теплообменных элементов; 12 - типоразмер воздухонагревателя; УХЛ - климатическое исполнение; 3 - категория размещения; М – многоходовой по ходу движению теплоносителя.
