Шкафы управления калорифером ШУК
Назначение шкафов управления калорифером ШУК
Шкафы управления калорифером ШУК предназначены для запуска, синхронизации работы и защиты при аварийных ситуациях электрических воздухонагревательных установок типа СФОЦ, комплектуемых в их составе электрокалориферов СФО и радиальных вентиляторов низкого давления.
Конструкция шкафов управления ШУК
Шкаф управления калорифером представляет собой металлический корпус с установленной пускозащитной аппаратурой, которая включает в себя:
- - автоматический выключатель, включающий и выключающий цепь управления;
- - магнитные пускатели, предназначенные для запуска и обеспечения непрерывной работы нагревательных секций и вентилятора;
- - тепловое реле, служащее для защиты электродвигателя от перегрузки.

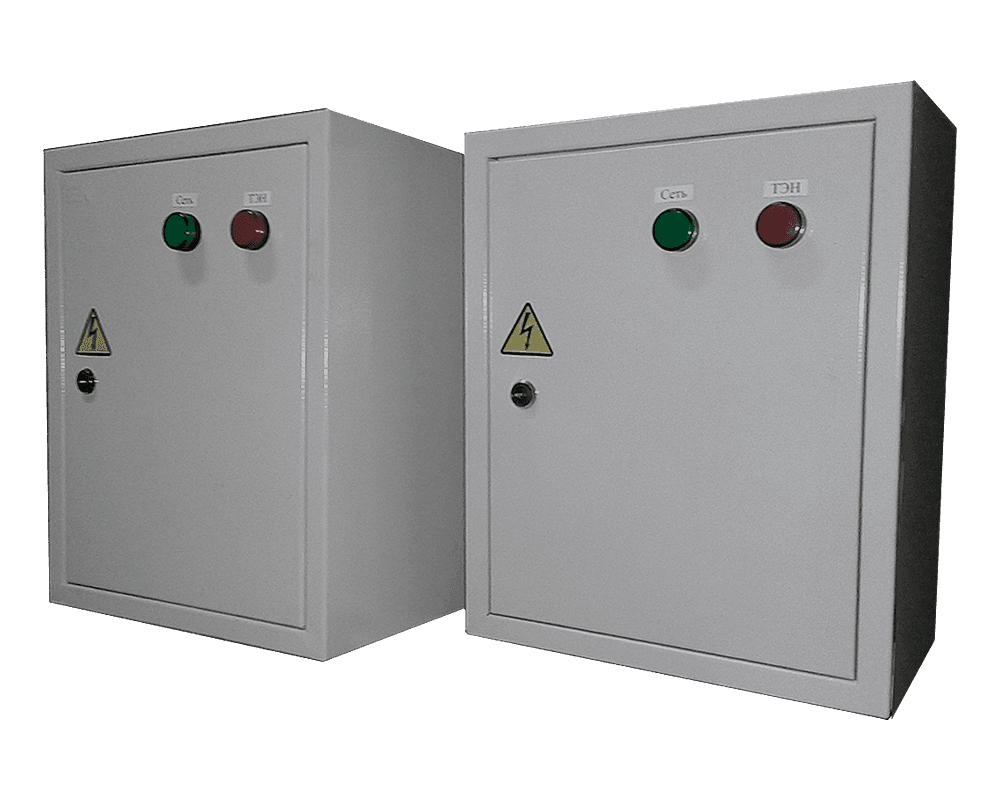

На панели блока управления калорифером размещены: светосигнальная лампочка «Сеть», светосигнальная лампочка «ТЭНы», служащие для индикации состояния электрических цепей и сигнализации о работе шкафа. Клеммная колодка, размещенная внутри шкафа, используется для подключения проводов от температурного и ветрового реле, установленных вне блока управления. Нулевая шина с клеммами служит для подключения нулевых проводников.
Принцип работы шкафов управления ШУК
Пускозащитная аппаратура обеспечивает:
- - невозможность включения секций электрических нагревателей при не включенном вентиляторе;
- - отключение электродвигателя вентилятора при токовых перегрузках и заклинивании ротора;
- - отключение секций электрокалорифера при аварийном отключении электродвигателя вентилятора;
- - отключение всех секций при срабатывании термовыключателя защиты ТЭНов от аварийного перегрева.
Технические характеристики и размеры ШУК
Шкафы управления калорифером ШУК подразделяются на семь конструктивных моделей, соответствующих определенной обслуживаемой воздухонагревательной установки серии СФОЦ, включающей в себя электрический калорифер, укомплектованный оребренными нагревателями и радиальный вентилятор.
- Шкаф управления ШУК-161000 м3/ч; 15 кВт
- Шкаф управления ШУК-252000 м3/ч; 22.5 кВт
- Шкаф управления ШУК-403000 м3/ч; 45 кВт
- Шкаф управления ШУК-604000 м3/ч; 67.5 кВт
- Шкаф управления ШУК-1006000 м3/ч; 90 кВт
- Шкаф управления ШУК-1608000 м3/ч; 157.5 кВт
- Шкаф управления ШУК-25012000 м3/ч; 247.5 кВт
| Модель шкафа управления | ШУК-16 | ШУК-25 | ШУК-40 | ШУК-60 | ШУК-100 | ШУК-160 | ШУК-250 | |
|---|---|---|---|---|---|---|---|---|
| Технические характеристики | ||||||||
| Напряжение питающей сети, В | 380 | |||||||
| Частота питающей сети, Гц | 50 | |||||||
| Напряжение цепи управления, В | 220 | |||||||
| Мощность электродвигателя, кВт | до 1.5 | до 1.5 | до 1.5 | до 2.5 | до 2.5 | до 2.5 | до 7.5 | |

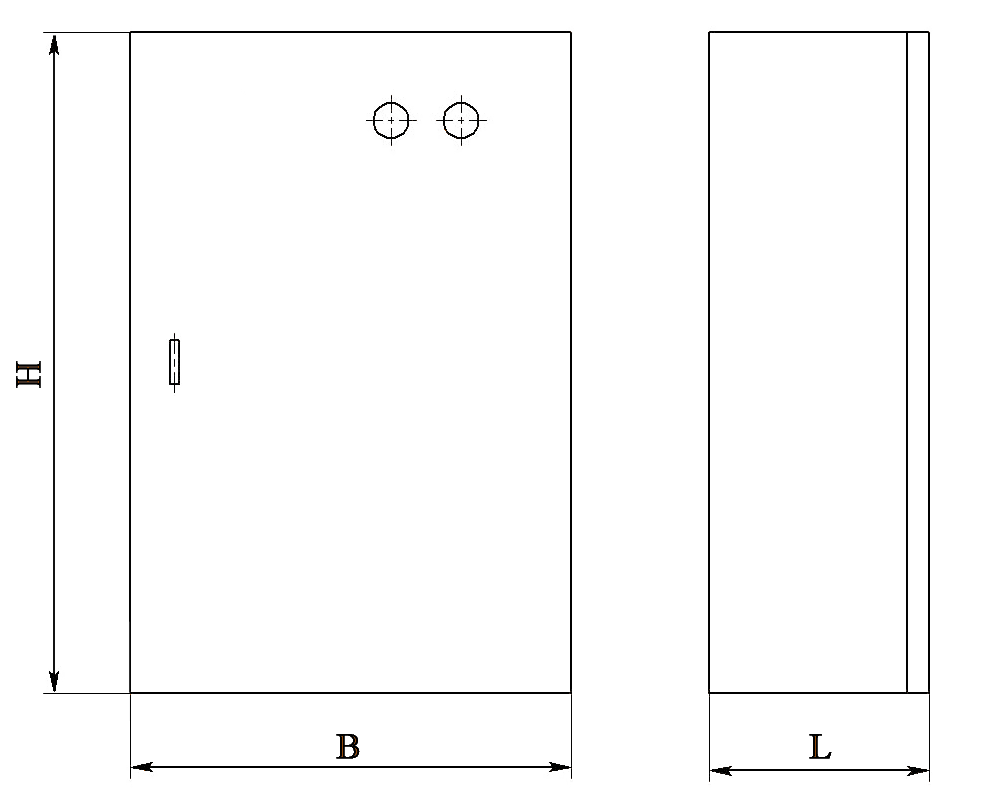

| Габаритные размеры, мм | L | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| B | 310 | 310 | 310 | 400 | 400 | 400 | 500 | |
| H | 395 | 395 | 395 | 500 | 500 | 500 | 650 | |
| Масса, кг | 9 | 10 | 10 | 16 | 18 | 18 | 30 | |
| Комплектуемое оборудование | ||||||||
| Корпус металлический | ЩМП-1 | ЩМП-1 | ЩМП-1 | ЩМП-2 | ЩМП-2 | ЩМП-2 | ЩМП-3 | |
| Пускатель КМИ (КМН) 9А 220-230 В | 2 | 2 | 2 | 2 | 2 | 2 | 1 | |
| Пускатель КМИ (КМН) 25А 220-230 В | - | - | - | - | - | - | 1 | |
| Пускатель КМИ (КМН) 40А 220-230 В | 1 | - | - | - | - | - | - | |
| Пускатель КМИ (КМН) 50А 220-230 В | - | - | - | 3 | - | - | - | |
| Пускатель КМИ (КМН) 65А 220-230 В | - | 1 | - | - | 3 | - | - | |
| Пускатель КМИ (КМН) 95А 220-230 В | - | - | 1 | - | - | 3 | - | |
| Пускатель ПМ 12160150 160А 220-230 В | - | - | - | - | - | - | 3 | |
| Реле тепловое РТИ (РТН) 5.5 - 8А | 1 | 1 | 1 | 1 | 1 | 1 | - | |
| Реле тепловое РТИ (РТН) 9 - 13А | - | - | - | - | - | - | 1 | |
| Реле температурное ТРМ 11-01 (11-11) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Реле ветровое с микрокнопкой КМ-1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Арматура светосигнальная (красная) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Арматура светосигнальная (зеленая) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Автоматический выключатель ВА 47-29 1Р 10А | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
Подключение и порядок работы ШУК
Установить на электрокалорифер температурное реле SK ТРМ 11-01. Установить ветровое реле SQ на выбранном месте: на электрокалорифере, на вентиляторе, на воздуховоде. Проверить правильность соединения температурного и ветрового реле с блоком управления калорифером.
Для запуска установки включить автоматический выключатель SA. При этом замыкается цепь управления срабатывает магнитный пускатель КМ1 и загорается светосигнальная арматура (лампа зеленая) HL1. Магнитный пускатель КМ1 своим контактом КМ1.2 подготавливает цепь включения пускателя вентилятора КМ2. Контакт температурного реле ТРМ 11-01 SK замкнут. Электротепловое реле КК подключено к выходным силовым контактам пускателя КМ2. Срабатывает пускатель вентилятора КМ2. Направление вращения колеса вентилятора должно соответствовать направлению стрелки на его корпусе.
Магнитный пускатель КМ2 своим контактом КМ2.1 подготавливает цепь включения пускателя КМ3. По мере разгона вентилятора воздушный поток через электрокалорифер увеличивается, срабатывает ветровое реле SQ и включается пускатель электрокалорифера КМ3 (КМ4, КМ5). При этом загорается светосигнальная арматура (лампа красная) HL2, сигнализируя, что электрокалориферные секции ЕК1, ЕК2 (ЕК3) включены. Установка вышла на номинальный режим работы.
При аварийной остановке вентилятора и прекращения подачи воздуха, размыкается контакт ветрового реле SQ, и происходит отключение вентилятора и секций нагревателей. В случае токовой перегрузки электродвигателя вентилятора М, срабатывает электротепловое реле КК, обесточивая магнитный пускатель вентилятора КМ2. По мере остывания пластин электротеплового реле КК и замыкания контактов, магнитный пускатель КМ2 вновь будет готов к запуску электродвигателя. При превышении максимальной температуры на поверхности ТЭНа, равной 190 (180) °С, контакт SK температурного режима реле ТРМ 11-01 размыкается, отключая вентилятор и электрокалорифер. После остывания ТЭНов и замыкания контакта SK установка вновь запускается. Для выключения установки следует выключить автоматический выключатель SA. Светосигнальная арматура HL1 и HL2 гаснет.
Структура условного обозначения шкафов управления калорифером ШУК производства ООО «Т.С.Т.». Шкаф управления калорифером ШУК - Р/ УХЛ4: ШУК - шкаф управления калорифером; Р - номинальная мощность, кВт; УХЛ4 - климатическое исполнение и категория размещения.
